자동화 세척 시스템
드라이아이스의 생산부터 세척까지 모든 것을 자동화 하였습니다.



시간단축 / 정확성향상 / 균일한세척 / 드라이아이스절약

바테크와 콜드젯은 국내외 수백건의 자동화 성공사례를 확보하고 있습니다.












펠렛생산과 세척을 한번에!!  24시간 멈추지 않고 연속가동!!

  드라이아이스 생산과 블라스팅(세척)을 동시에 할 수 있는 설비입니다.
  원료만(LCO2)만 공급하면, 자동으로 펠렛을 생산하며 세척까지 진행합니다.
  지속적인 연속생산과 세척이 필요한 산업현장에 적합합니다.

 이 제품은 생산량에 따라 COMBI75H, COMBI120H, COMBI350H 세 가지 모델로 구분됩니다.

적용 방법

  이 시스템에는 아래의 장치와 기능이 적용되었습니다.

  - 드라이아이스 펠렛 제조기
  - 드라이아이스 분사 기기
  - 다수의 요소에 세척이 가능하도록 노즐을 분배
  - 현지 공장 플랜트 제어 및 자동화 공정에 통합되어 작동









COMBI 75

COMBI 120

 순중량

954kg

954kg

 사이즈

1600 x 917 x 1879mm

1600 x 917 x 1879mm

 드라이아이스 생산량 (시간당 생산량)

75kg

120kg/h

 드라이아이스 펠렛 크기 (펠렛의 지름)

3mm

3mm

 CO2 주입 압력

16bar ~ 22bar

16 ~ 22bar

 전력소비량

7.5 kw

7.5 kw

 전압

380/440V 60Hz, Imax 25A

380/440V 60Hz, Imax 25A

 블라스팅(세척) 압력

2~16bar

2~16bar

 에어 분사량

3~11 Nm3/min

3~11 Nm3/min

 에어 연결구

1"

1"

 펠렛 분사량

0 ~ 100kg (평균 30-40kg)

0 ~ 100kg (평균 30-40kg)















플레이트 자동 세척기

  플레이트(Plate) 형태의 모재세척을 위해 개발 하였습니다.
  워크사이즈(work size)는 1200x1200이며, 직교로봇을 활용하여 모든 면을 섬세하게
  세척할 수 있습니다.
  분사노즐 높낮이 조절, 분사각조절이 가능하며, Loading/Unloading 설비와 호환 되도록
  제작되었습니다.



특징

  - 커스터마이징(Customizing) 제품으로 다양한 형태로 제작 가능

  - 터치스크린을 통해 누구나 손쉽게 세척패턴 프로그래밍 가능

  - 수백개의 세척패턴 프로그램 저장 (저장용량에 따라 다름)

  - 호환제품은 ELITE20, Aero40, Aero80 입니다.











롤 자동 세척기

  롤(Roll) 형태의 모재세척을 위해 개발 하였습니다.
  최대 350(D) x 1500(L) 사이즈의 롤세척이 가능하며, 드라이아이스 파우더를 이용하여 모재 손상
  없이 자동으로 세척 합니다.
  그라비아롤 세척에 많이 활용되고 있으며, 개당 세척시간은 10~20분 입니다.




특징

  - 커스터마이징(Customizing) 제품으로 다양한 형태로 제작 가능

  - 터치스크린을 통해 누구나 손쉽게 세척패턴 프로그래밍 가능

  - 수백개의 세척패턴 프로그램 저장 (저장용량에 따라 다름)

  - 호환제품은 ELITE20, Aero40, Aero80 입니다.

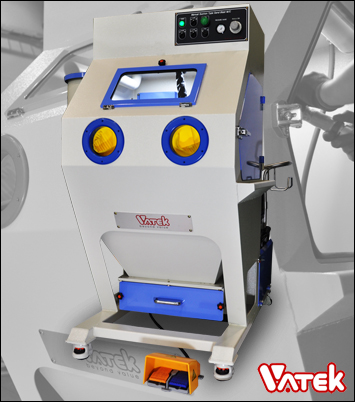

드라이아이스+샌딩 세척기

  국내 최초의 드라이아이스+샌딩 혼합형 세척장비입니다.
  자동화 설비는 아니지만, 드라이아이스와 샌딩을 자동으로 스위치해 줍니다.
  하단 풋밸브의 좌측(샌드)패달과 우측(드라이아이스)패달을 이용해 작동됩니다.
  소음감소, 비산방지를 목적으로도 사용하실 수 있습니다.



특징

  - 커스터마이징(Customizing) 제품으로 다양한 형태로 제작 가능

  - Cartridge형 filter 내장, 1/2Hp Fan, 내부 턴테이블 장착

  - 호환제품은 Xcel6, I3 MicroClean입니다.











덕트 로봇

 본 제품은 Jetty Robot sro 제품으로 드라이아이스를 이용한 덕트세척에 매우 효과적입니다.

  특히 Coldjet 제품과의 호환성이 우수하며, 이미 많은 곳에서 사용되고 있습니다.

  트랙기반의 로봇으로 해체(분리)가 어렵거나 불가능한 덕트 및 파이프의 검사/청소 및 수리를

  목적으로 설계 되었습니다.

특징

  비마모성, 불연성, 비전도성 및 무독성 세척 방법

  솔벤트 또는 연마재와 같은 2차오염물이 없는 친환경 세척

  덕트의 분해 하지 않고, 전기/부품손상 없이 세척

  덕트의 광범위한 고착이물 제거









어떠한 자동화 설비도 제작 가능합니다.

바테크와 콜드젯은 이미 국내외 많은 곳에 자동화시스템 관련 수백건의 성공사례를 확보하고 있습니다.





이 제품 (Fully Automatic System)은?

이 시스템은 드라이아이스 생산부터 세척까지 모든 것을 자동으로 하는 완벽한 자동화시스템 입니다.

무인으로 세척시스템을 구축하는 유일한 방법입니다.
